GlobalEnglishFOTRIC / Akustische Bildgebung
Sehen Sie, woher der Schall kommt, damit Sie Leck- und Geräuschprobleme bei Fahrzeugen, in Werkstätten und an Geräten eingrenzen können.
Undichtigkeiten und ungewöhnliche Geräusche lassen sich schwer bei vielen Anschlüssen, laufenden Maschinen und Hintergrundgeräuschen aufspüren.
FOTRIC zeigt Schallquellen auf dem sichtbaren Bild, hilft Ihnen, sich auf Inspektionen zu konzentrieren und weniger Zeit mit der Suche zu verbringen.
FOTRIC / ANWENDUNGEN
Wählen Sie eine Prüfaufgabe und erfahren Sie, was Sie untersuchen sollten und wie Sie die Schallkarte auswerten.
Prüfen Sie die zugänglichen Anschlüsse der unter Druck stehenden Luftleitung abschnittsweise. Passen Sie den Frequenzbereich an, um das Leckagegeräusch gezielt zu erfassen.
Ordnen Sie die Schallmarkierung dem sichtbaren Anschluss zu. Prüfen Sie diese Verbindung und wiederholen Sie die Prüfung nach der Reparatur unter vergleichbaren Bedingungen.
Stellen Sie das Zischen unter kontrollierten Werkstattbedingungen nach. Prüfen Sie zugängliche Ansaug- und Unterdruckanschlüsse und halten Sie Abstand zu heißen und beweglichen Teilen.
Folgen Sie der Schallmarkierung zum sichtbaren Schlauch oder zur Verbindung. Prüfen Sie die Dichtung und den Anschluss und wiederholen Sie die Prüfung nach der Reparatur.
Überprüfen Sie zugängliche Druckverbindungen auf leckbedingte Geräusche. Bei ungewöhnlichem Lüftergeräusch untersuchen Sie das laufende Gerät aus einer sicheren Position und passen Sie den Frequenzbereich an.
Eine Markierung an einer Verbindung zeigt, wo gezielt auf Leckagen geprüft werden sollte. An einem Lüfter zeigt sie den Bereich, der bei der Wartung untersucht werden sollte.
Beobachten Sie die Geräte, solange der Ton vorhanden ist. Scannen Sie jede Baugruppe von einer sicheren Position aus, wobei die Betriebsbedingungen konstant gehalten werden.
Vergleichen Sie, wo sich Schall in den Baugruppen konzentriert. Dokumentieren Sie den markierten Bereich, damit der Techniker die relevanten Teile bei der Wartung prüfen kann.
FOTRIC / AKUSTIKKAMERAS

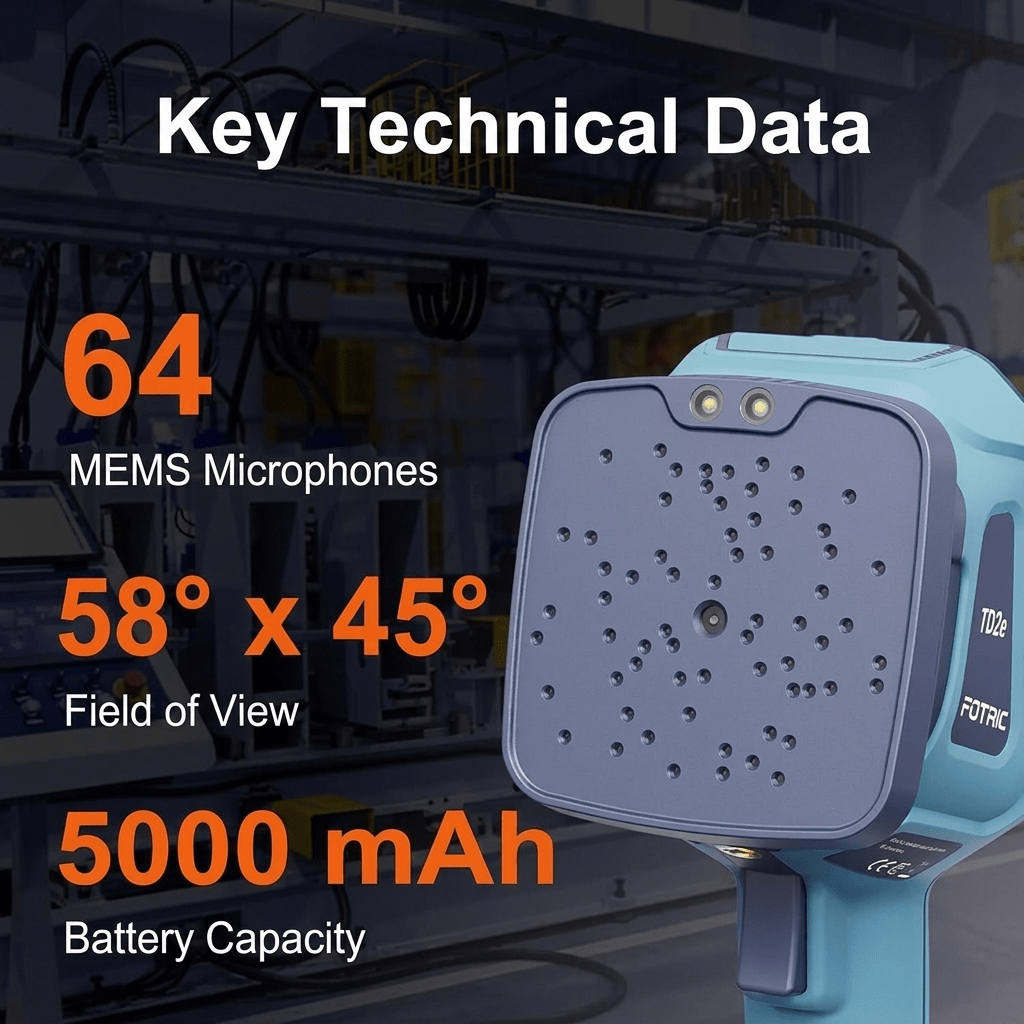

Eine eigenständige Handkamera mit einstellbarem Frequenzbereich und Geräuschunterdrückung.
Von€1.039,99 EUR
Produkt anzeigenSehen Sie sich Optionen und vollständige Spezifikationen auf der Produktseite an.
FOTRIC / IN AKTION
Verfolgen Sie eine Inspektion in der Praxis: vom sichtbaren Gerät bis zur Schallquelle auf dem Bildschirm.
Identifiziere die Verbindung oder Komponente, die überprüft wird.
Verfolgen Sie die Schallmarkierung, während sich die Kamera bewegt.
Sehen Sie, worauf der Bediener die Inspektion richtet.
FOTRIC / VOR DEM KAUF
Antworten zu Inspektionen in der Praxis, zur Auswahl Ihres Sets und zum Kundenservice.
Teilen Sie uns mit, was Sie prüfen möchten und wo Sie die Kamera einsetzen werden. Unser Team hilft Ihnen bei der Auswahl der passenden Ausstattung.
cs.eu@fotric.comJa. Bei unter Druck stehender Leitung scannen Sie die zugänglichen Schlauchverbindungen, Schnellkupplungen und pneumatischen Ventile. Das TD2e blendet leckagebezogene Geräusche in das Kamerabild ein und hilft Ihnen, eine Verbindung von der nächsten in einem überfüllten Bereich zu unterscheiden.
Dies gibt Ihnen einen bestimmten Ort zum Inspizieren und Reparieren. Das Auffinden und Beheben dieser Leckagen hilft, verschwendete Druckluft sowie den zusätzlichen Arbeitsaufwand für deren Ersatz zu reduzieren.
Ja. Der Geräuschunterdrückungsmodus reduziert Hintergrundstörungen, während die manuelle Frequenzauswahl es Ihnen ermöglicht, sich auf das Lecksignal zu konzentrieren. Bei Druckluftprüfungen ist der Bereich 20–40 kHz ein nützlicher Ausgangsbereich; passen Sie ihn während des Scannens an.
Dies hilft Ihnen, zugängliche Verbindungen während des Betriebs zu prüfen und zu erkennen, wo Sie genauer nachschauen müssen. Halten Sie einen sicheren Abstand zu beweglichen Teilen ein und befolgen Sie die Betriebsanweisungen des Geräts.
Ja. Luft, die durch einen Vakuumleck eindringt, kann hochfrequente Geräusche erzeugen, die der TD2e auf das sichtbare Bild abbildet. Wenn das Zischen auftritt, untersuchen Sie unter kontrollierten Werkstattbedingungen zugängliche Ansaugschlauchverbindungen und Vakuumanschlüsse.
Der Schallmarker hilft Ihnen, sich auf einen bestimmten Schlauch oder Anschluss zu konzentrieren, anstatt den gesamten Motorraum zufällig zu überprüfen. Halten Sie sich von heißen und beweglichen Teilen fern, untersuchen Sie dann den markierten Anschluss, bevor Sie über eine Reparatur entscheiden.
Ja. Entweichendes unter Druck stehendes Gas kann Geräusche erzeugen, die der TD2e ortet, was Ihnen hilft, die Suche auf zugängliche Verbindungen und Ventile einzugrenzen. Er reagiert auf das Leckgeräusch anstatt das Gas chemisch zu identifizieren, sodass das nutzbare Signal von den Leck- und Druckbedingungen abhängt.
Für ausgebildete HVAC-Techniker bietet dies eine Ortung für eine gezielte Leckprüfung vor der Reparatur. Verwenden Sie ihn in nicht gefährlichen Bereichen; der TD2e ist nicht für explosive Atmosphären zugelassen.
Ja, für Geräusche in seinem Bereich von 2–100 kHz. Scannen Sie die Baugruppen, während das Geräusch vorhanden ist, und vergleichen Sie, wo sich das akustische Bild konzentriert. Der Einquellen-Modus hebt die stärkste Region hervor; der Mehrquellen-Modus hilft Ihnen, mehrere stärkere Quellen gemeinsam anzuzeigen.
Dies hilft Ihnen, zu wählen, welche Baugruppe zuerst geprüft werden soll. Nutzen Sie den hervorgehobenen Bereich, um die mechanische Prüfung zu fokussieren, anstatt Komponenten nur basierend auf der Geräuschkarte auszutauschen.
Ja, wenn das Leckgeräusch einen freien Weg zur Kamera hat. Der angegebene Arbeitsbereich liegt bei 0,3–60 Metern, sodass Sie mit einer Übersicht von einer zugänglichen Position aus beginnen können.
Die nutzbare Entfernung hängt von der Schallstärke und den Standortbedingungen ab. Sobald Sie einen möglichen Bereich identifiziert haben, gehen Sie bei sicheren Bedingungen näher heran, um nahegelegene Armaturen und schwächere Signale zu unterscheiden. Das hilft Ihnen dabei zu entscheiden, wo eine genauere Inspektion sinnvoll ist.
Ja. Der TD2e speichert JPG-Bilder, die die akustische Überlagerung enthalten. Übertragen Sie sie über USB Typ-C oder die Speicherkarte auf einen Computer und fügen Sie sie dann Ihrem eigenen Inspektionsbericht mit Standort und Reparaturhinweisen hinzu.
Dies hilft Kunden und Kollegen zu sehen, welche Verbindung Sie überprüft haben. Die Dateien sind fertige Bilder zum Anzeigen und Teilen, nicht rohe akustische Daten zur erneuten Analyse am PC.
Bei Druckluftleckagen beginnen Sie bei etwa 20–40 kHz. Bei Vakuumleckagen versuchen Sie 30–60 kHz. Wenn die Quelle unbekannt ist, beginnen Sie mit dem vollen Bereich von 2–100 kHz und begrenzen Sie dann den Frequenzbereich um das Signal, das Sie untersuchen möchten.
Behandeln Sie diese als Ausgangspunkte. Das Anpassen des Frequenzbereichs während der Beobachtung des Bildes hilft Ihnen, das relevante Geräusch von anderen Geräten in der Nähe zu trennen.
Das TD2e ist je nach Bedingungen für mindestens drei Stunden Dauerbetrieb pro Akku ausgelegt. Das Professional Kit umfasst zwei Akkus, sodass Sie einen aufgeladenen Ersatz für einen längeren Besuch oder einen weiteren Job mitnehmen können.
Schalten Sie die Kamera aus, bevor Sie den Akku wechseln. Laden Sie über die Dockingstation oder den USB-Type-C-Anschluss der Kamera mit dem mitgelieferten Netzteil auf. Dies bietet Ihnen eine praktische Möglichkeit, das Laden um Ihre Arbeit herum zu planen.
Es ist besonders nützlich, wenn Sie unter vielen Anschlüssen suchen oder jemand anderem den Prüfort zeigen müssen. Das TD2e platziert das Schallmuster auf dem Kamerabild und gibt Ihnen eine visuelle Referenz, während Sie zwischen Anschlussstücken wechseln.
Sie können diese Ansicht auch für die Person speichern, die die Reparatur durchführt. Der Mehrwert liegt in einer klareren Lokalisierung und einem teilbaren Protokoll, insbesondere für wiederholte Überprüfungen und kundenbezogene Arbeiten.
Beide Pakete verwenden die gleiche TD2e-Kamera. Das Standard-Set eignet sich für Routineprüfungen an einem Ort. Das Professional Kit fügt einen zweiten Akku, eine weiche Tasche und einen Hartkoffer für längere Besuche und Fahrten zwischen Arbeitseinsätzen hinzu. Vergleichen Sie den Inhalt der Pakete auf der Produktseite, bevor Sie sich entscheiden.
Sets vergleichenJa. Die Lieferung erfolgt in EU-Mitgliedstaaten und dem Vereinigten Königreich, mit kostenlosem Standardversand für berechtigte europäische Bestimmungsorte. Sendungsverfolgungsdetails werden nach Versand übermittelt. Die Versandpolitik listet die abgedeckten Ziele und voraussichtlichen Lieferzeiten auf.
VersanddetailsEU-Produktpreise enthalten die lokale Mehrwertsteuer. Bei Lieferungen nach Großbritannien prüfen Sie bitte die Steuerinformationen an der Kasse; Einfuhrmehrwertsteuer, Zölle oder Zollgebühren können anfallen, falls diese nicht enthalten sind. Unser EU-Team kann die Kosten für Ihr Zielland vor Ihrer Bestellung klären.
Versand- und ZollinformationenKontaktieren Sie unser EU-Team mit Ihrer Bestellnummer und dem Grund für die Rücksendung. Sie werden die Berechtigung bestätigen und die Rücksendegenehmigung sowie Versandhinweise zur Verfügung stellen. Prüfen Sie die Rückgabebedingungen für die geltende Frist, den Zustand der Ware und die Rückerstattungsbedingungen.
Lesen Sie die RückgabebedingungenSenden Sie eine E-Mail an unser EU-Team mit Ihrer Bestellnummer und einer Beschreibung des Problems. Das Hinzufügen der Seriennummer sowie eines Fotos oder Videos hilft dem Team, das Problem zu bewerten. Es kann Ihnen bei der Fehlerbehebung weiterhelfen und die für Ihren Kauf geltenden Garantievereinbarungen bestätigen.
